Окрасочно-сушильная камера SB-7428 (EC)

Окрасочно-сушильная камера SB-7428 (EC)

1 579 701 руб.*

Указана рекомендованная розничная цена
Цены в рублях рассчитываются исходя из курса Евро ЦБ РФ на день публикации

Окрасочно-сушильная камера 7х4х2.76 м производства Италии с комбинированный приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности:


  • Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке

  • Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника

  • Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ

  • 4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)

  • Освещенность в кабине превышает 1500 люкс.


Соответствует нормам Евросоюза

    Окрасочная камера произведена в соответствии со следующими директивами и стандартами:
    • 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
    • 2006/95/CE, Директива ЕС по низковольтному оборудованию;
    • Директива EMC 2004/108/CE по электромагнитной совместимости.


Кабина / пленум / освещение

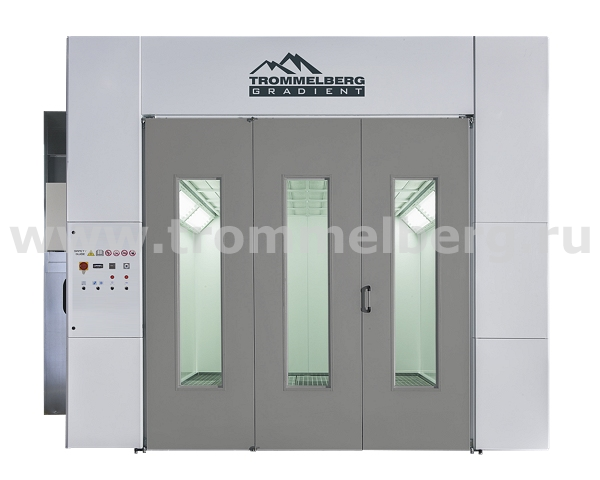

    Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз». Кабина изнутри и снаружи окрашена в белый цвет.
    Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.

    В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.

    Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85
    В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Полы / напольные фильтры

    Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм.
    Пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.

    Под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Агрегаты/вентиляторы/теплообменник

    Камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4.

    Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.


Пульт управления

    Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.


Устройства безопасности

    Камера оснащается такими устройствами безопасности как:

    • Термостат безопасности с ручным перезапуском для предотвращения перегрева воздуха
    • Манометр с цветной шкалой для отображения давление в кабине камеры
    • Устройство блокировки на линии подачи сжатого воздуха.

    Полный список всех устройств см. в разделе "Стандартная комплектация".


Упаковка и сборка

    Окрасочно-сушильная камера SB-7428 поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.


Опции:
• Угловое освещение комп. 4 шт., 928Вт, арт. CL4458
• Заездные рампы (2 шт.), арт. RMP28E
• Газовая горелка взамен дизельной.

Стандартная комплектация

- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
- стеновые панели толщиной 40 мм;
- металлическое основание высотой 340 мм;
- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала;
- боковая дверь с безопасным остеклением для персонала;
- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
- 4-ходовой теплообменник;
- дизельная горелка Riеllo RG4S;
- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт;
- ручная заслонка для регулировки давления в кабине;
- комплект фильтров;
- пульт управления "Еasy Control";
- угловая полочка для инструментов;
- верхняя подвижная штанга для подвешивания деталей;
- манометр с цветной шкалой для контроля давления в кабине камеры;
- блокировка подачи сжатого воздуха в кабину;
- термостат безопасности с ручным перезапуском;
- датчик минимального давления.

Вес брутто: 2500 кг
Место 1 (ДхШхВ): 4100х1160х2150 мм
Место 2 (ДхШхВ): 2150х1150х2150 мм
Место 3 (ДхШхВ): 1450х900х1900 мм
Место 4 (ДхШхВ): 1400х900 мм
Место 5 (ДхШхВ): 1050х800х2550 мм

Инструкция по эксплуатации


Артикул: SB7428

Окрасочно-сушильная камера SB-7428 (EC)

Окрасочно-сушильная камера SB-7428 (EC)

1 579 701 руб.*

Указана рекомендованная розничная цена
Цены в рублях рассчитываются исходя из курса Евро ЦБ РФ на день публикации

Габариты:
- кабины (ГхШхВ), мм 7000х4000х2760
- наружные (ГхШхВ), мм 7160x5010x3740
- ворот (ШхВ), мм 2700x2700
Тепловентиляционный агрегат:
- мощность двигателя притока, кВт 7.5
- мощность двигателя вытяжки, кВт 7.5
- тепловая мощность, кВт 220
- макс. воздухообмен в режиме окраски, м³/час 24000
- макс. температура в процессе окраски, °C 30 (при температуре наружнего воздуха 0°C )
- макс. температура в процессе сушки, °C 80
- потребеление топлива (при +20°C), кг/час 19 (при теплотворной способности топлива 10.2 Mкал/кг)
Требования к электросети:
Общая потребляемая мощность, кВт 17
Электропитание, В/Гц 3Ф.x380-400/50
Мощность ламп освещения, Вт 1865
