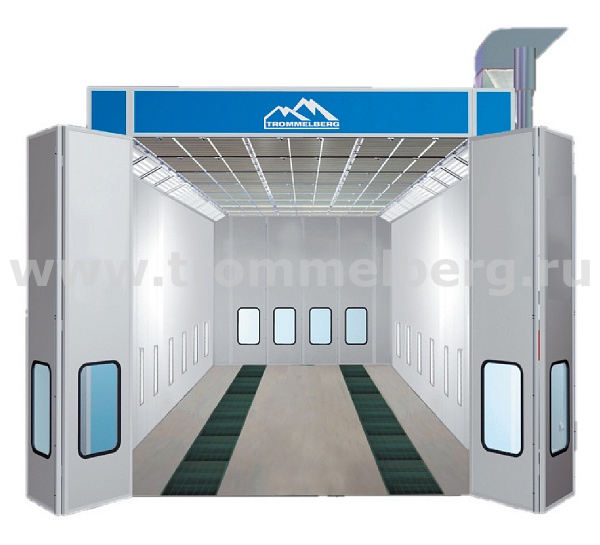

Индустриальная окрасочно-сушильная камера SB1555

Индустриальная окрасочно-сушильная камера SB1555

Цена по запросу

Окрасочно-сушильная камера с двумя мощными приточно-вытяжными агрегатами, обеспечивающими воздухообмен до 80000 м³/час и быстрый нагрев воздуха до рабочих температур. Камера имеет сквозное исполнение и предназначена для окраски и сушки крупногабаритных объектов, например, грузового транспорта, автобусов и др.
По спецификациям клиента возможно изготовление индустриальной зоны подготовки.

Кабина
Окрасочно-сушильная камера изготовлена из окрашенных стеновых панелей с тепло- и звукоизоляцией. Наличие изоляции в сочетании с мощным тепловым агрегатом обеспечивает быстрый нагрев и поддержку температуры воздуха на постоянном уровне.
Камера полностью отвечает сложившимся на рынке требованиям, позволяя обслуживать крупногабаритные транспортные средства.
Кабина имеет сквозное исполнение с двумя 4-створчатыми воротами и двумя дверями для персонала.

Агрегат
Камера оснащается двумя тепловентиляционными блоками, каждый из которых включает два двигателя для привода приточных вентиляторов и один двигатель для привода вытяжного центробежного вентилятора. Для переключения из режима окраски в режим сушки предусмотрены электромеханические заслонки.
Нагрев воздуха осуществляется двумя мощными дизельными горелками Riello, которые обеспечивают общую тепловую мощность, достаточную для прогрева и поддержки температуры в камере на уровне 60°С. Тепловентиляционные блоки располагаются по одной стороне.

Основание и полы
Окрасочная камера устанавливается на заранее подготовленное бетонное основание, в котором должны быть предусмотрены две продольные траншеи для вывода воздуха из кабины. Траншеи по всей длине перекрываются прочными металлическими решетками.

Пульт управления
Камера имеет в своем составе пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельных горелок. Пульт управления оснащен индикаторами режимов работы, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.

Освещение
Камера имеет мощное комбинированное освещение, включающее светильники потолочного и бокового освещения. Светильники верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.

Фильтры
Окрасочная камера в стандартной комплектации оснащается полным комплектом фильтров: входным и выходным фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана. Для удобства замены фильтры предварительной и окончательной очистки устанавливаются на легкосъемных металлических рамках.

Возможна поставка других индустриальных камер со следующими изменениями:
• Изменение габаритов
• Установка газовых горелок вместо дизельных
• Изменение мощности и производительности тепловентиляционных агрегатов
• Установка дополнительных ворот в средней части кабины
• Изменение количества и типа светильников
• Установка на гладком фундаменте с обеспечением выхода воздуха через специальные отверстия в боковых стенках кабины (диагональный продув)
• Установка операторского подъемника для окраски объектов большой высоты.

В комплекте поставки
- тепловентиляционный агрегат, 2 шт.;
- теплообменник из нержавеющий стали, 2 шт.;
- дизельная горелка Riello RS28, 2 шт.;
- четырехстворчатые въездные ворота с остеклением, размеры 4400х4500 мм, 2 шт.;
- дверь для персонала, размеры 650х2000 мм, 2 шт.;
- комплект окрашенных стеновых панелей толщиной 70 мм с наполнителем из негорючего теплоизоляционного материала;
- освещение: 16 верхних светильников х 4 лампы, 12 боковых светильников х 4 лампы;
- пульт управления обоими агрегатами с сигнализацией;
- комплект воздушных фильтров.

План фундамента

Чертеж общего вида

Инструкция по эксплуатации


Артикул: SB1555

Индустриальная окрасочно-сушильная камера SB1555

Индустриальная окрасочно-сушильная камера SB1555

Цена по запросу*

Размеры кабины, мм 15000х5000х5000
Габариты, мм 15140х6890х5600 (наружные)
Воздухообмен, м³/час макс. 80000
Тепловая мощность горелки, ккал/час макс. 500000
Макс. температура в процессе окраски, °C 60
Мощность двигателя привода вентилятора, кВт 4х7.5 (приток)
Мощность двигателя привода вентилятора, кВт 2х11 (вытяжка)
Мощность освещения, Вт 4032
Макс. потребляемая мощность, кВт 56.5
Электропитание 3 ф. х 380 В/50 Гц
